آموزش تخصصی رسم نقشه های الکتریکال با Eplan

معرفی نرم‌افزار EPLAN Electric P8
استاندارد جهانی برای طراحی نقشه‌های برق صنعتی
نرم‌افزار EPLAN Electric P8 یکی از پیشرفته‌ترین و پرکاربردترین ابزارهای طراحی سیستم‌های برق صنعتی و کنترل اتوماسیون است که توسط شرکت EPLAN GmbH & Co. KG آلمان توسعه داده شده است. این نرم‌افزار با ارائه یک محیط مهندسی قدرتمند، امکان طراحی دقیق، مستندسازی حرفه‌ای، و استانداردسازی نقشه‌های برق را برای پروژه‌های صنعتی کوچک تا بسیار بزرگ فراهم می‌کند.

چرا EPLAN؟
نقشه‌کشی برق با ابزارهای سنتی نه تنها زمان‌بر و پرخطاست، بلکه امکان به‌روزرسانی سریع و هماهنگ اطلاعات را فراهم نمی‌کند. در مقابل، EPLAN با استفاده از بانک اطلاعاتی متمرکز و طراحی شی‌گرا (Object-Oriented)، دقت و بهره‌وری تیم‌های مهندسی را چند برابر می‌کند.

✨ قابلیت‌های کلیدی نرم‌افزار EPLAN
🔹 طراحی مدارهای فرمان و قدرت
ترسیم شماتیک‌های دقیق مدارهای تک‌فاز، سه‌فاز، کنترل و تابلو برق به صورت هوشمند.
🔹 تولید خودکار لیست‌ها و گزارش‌ها
مانند لیست کابل‌ها، ترمینال‌ها، قطعات، لیبل‌گذاری و BOM – همه با چند کلیک.
🔹 شماره‌گذاری خودکار سیم‌ها و اجزا
کاهش خطای انسانی و تسهیل در مونتاژ تابلو و عیب‌یابی.
🔹 یکپارچگی با سیستم‌های اتوماسیون
امکان خروجی برای PLCهای زیمنس، اشنایدر، ABB و دیگر برندها از طریق توابع PLC Navigator و PLC Assignment.
🔹 پشتیبانی از استانداردهای بین‌المللی
استانداردهایی مانند IEC 61355، IEC 81346، NFPA، DIN و UL در نرم‌افزار پیاده‌سازی شده‌اند.
🔹 خروجی برای ماشین‌های حک و برش
تولید خروجی DXF/DWG و فایل‌های برش برای پانل‌های CNC یا چاپگر لیبل صنعتی.

🌐 کاربردها
✅ طراحی تابلوهای برق صنعتی
✅ مدارهای کنترل ماشین‌آلات و خطوط تولید
✅ پروژه‌های پتروشیمی، نیروگاه، و ایستگاه‌های پمپاژ
✅ مستندسازی پروژه‌های EPC
✅ آموزش و مهندسی برق در دانشگاه‌ها و مراکز فنی
💡 مزایای استفاده از EPLAN در پروژه‌های صنعتی
✔ کاهش خطا و افزایش سرعت طراحی
✔ سهولت در به‌روزرسانی و مدیریت تغییرات
✔ سازگاری با تولید و مونتاژ سریع
✔ افزایش استانداردسازی و کیفیت مستندات
✔ یکپارچه‌سازی با نرم‌افزارهای دیگر مانند AutoCAD، TIA Portal و ERP

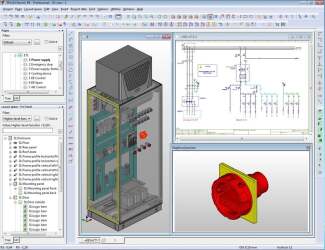

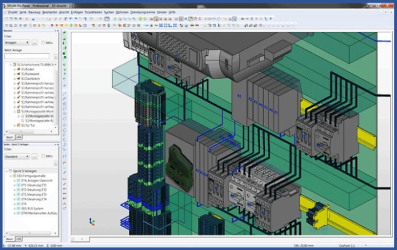

📷 گالری نقشه‌های EPLAN



​​​​​​​









🎓 خدمات مشهد زیمنس
ما در تیم خود خدمات زیر را ارائه می‌دهیم:
🔧 طراحی نقشه‌های برق با EPLAN
📦 تهیه بانک قطعات (Macro Library) بر اساس برند پروژه
🧠 مشاوره، آموزش و استانداردسازی مدارها
📁 تحویل مستندات نهایی در فرمت PDF، DWG، DXF، XML و EPLAN Project


🎓 سرفصل‌های دوره آموزش تخصصی EPLAN Electric P8 در مشهد زیمنس
از طراحی تا مستندسازی کامل پروژه‌های برق صنعتی
مدت دوره پیشنهادی: ۳۰ تا ۴۰ ساعت – به صورت حضوری یا آنلاین
پیش‌نیازها: آشنایی اولیه با مفاهیم مدار فرمان و قدرت
خروجی دوره: طراحی و تحویل یک پروژه واقعی با مستندات کامل + فایل قابل استفاده صنعتی

🔹 فصل ۱: آشنایی با EPLAN و مفاهیم پایه
معرفی نرم‌افزار EPLAN و نسخه‌های آن
معرفی ساختار پروژه (Project Structure)
تفاوت شماتیک، صفحه‌های گرافیکی و ماژول‌های مستندسازی
معرفی استانداردهای نقشه‌کشی (IEC, DIN, NFPA)

🔹 فصل ۲: ایجاد پروژه و تنظیمات اولیه
ایجاد پروژه جدید و تنظیمات ساختار
تعریف صفحات، عنوان، مشخصات فنی
تنظیم Template و Title Block
معرفی انواع صفحات (Cover, Schematic, Mounting)

🔹 فصل ۳: ترسیم نقشه شماتیک برق
رسم مدار فرمان، مدار قدرت و مدارات حفاظتی
درج قطعات استاندارد از بانک EPLAN
روش صحیح اتصال سیم‌ها و مدیریت ارتباط‌ها
استفاده از Function Template و ماکروها

🔹 فصل ۴: مدیریت قطعات و شماره‌گذاری
معرفی Navigator‌ها: Device, Page, Connection
اصول Naming و شماره‌گذاری اتوماتیک قطعات
مدیریت سیم‌ها، شماره‌گذاری سیم و کابل
استفاده از ترمینال‌ها، کانکتورها و Connector Planning

🔹 فصل ۵: گزارش‌گیری خودکار (Reports)
ایجاد لیست قطعات (BOM)، سیم‌ها، کابل‌ها و ترمینال‌ها
طراحی و تنظیم فرم گزارش‌ها
تولید لیبل‌های صنعتی برای قطعات و تابلو
تنظیم فیلترها و گزارش‌های سفارشی

🔹 فصل ۶: طراحی تابلو (Panel Layout - 2D)
طراحی چینش تجهیزات روی سینی تابلو
درج قطعات با موقعیت واقعی و اتصال‌ها
استفاده از Viewهای سه‌بعدی و ابزارهای اندازه‌گذاری
صدور فایل DXF برای برش و حک لیزر پانل

🔹 فصل ۷: ارتباط با PLC و سیستم‌های اتوماسیون
استفاده از PLC Navigator و اختصاص آدرس‌ها
وارد کردن Tagهای PLC از TIA Portal یا Excel
Export/Import سیگنال‌های ورودی و خروجی
اتصال به PLCهای زیمنس، اشنایدر و ABB

🔹 فصل ۸: مدیریت ماژول‌ها و کتابخانه‌ها
ساخت ماژول‌های پرکاربرد (Macro Creation)
ایجاد کتابخانه اختصاصی برای پروژه‌ها
استفاده از Variantها برای قطعات مختلف
به‌روزرسانی بانک قطعات و نصب Device Data

🔹 فصل ۹: اسناد نهایی پروژه و انتقال به تولید
تبدیل نقشه به PDF و DXF
Export فایل‌های تولید برای چاپ، CNC و مونتاژ
تولید لیبل‌ها و پشتیبانی از چاپگرهای صنعتی
بکاپ‌گیری و انتقال پروژه به مشتری یا تیم تولید

🔹 فصل ۱۰ (ویژه): نکات پیشرفته، استانداردسازی و تجربیات پروژه‌ای
نکات طراحی حرفه‌ای برای بهینه‌سازی مصرف فضا
مدیریت تغییرات پروژه و بازبینی اتوماتیک
تنظیم استاندارد طراحی سازمانی
بررسی پروژه‌های واقعی صنعتی و تحلیل نقشه‌ها
🎓 پروژه پایانی
هر کارآموز موظف است یک پروژه واقعی طراحی تابلو برق صنعتی (با مدار فرمان و قدرت کامل) را طراحی و با مستندات نهایی تحویل دهد.
