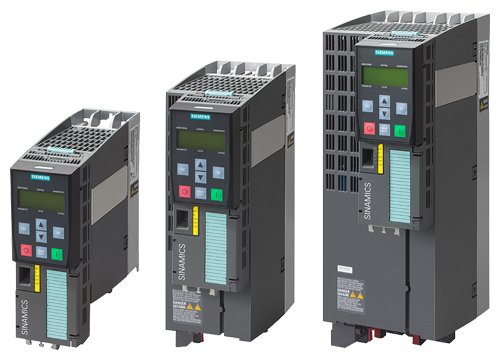

معرفی درایو G120 زیمنس
درایو SINAMICS G120 یکی از محبوبترین و پرکاربردترین درایوهای AC برند زیمنس است که برای کنترل سرعت و گشتاور موتورهای القایی و سنکرون در طیف گستردهای از کاربردهای صنعتی مورد استفاده قرار میگیرد.
این درایو ماژولار بوده و از دو بخش اصلی تشکیل شده است:
Power Module (PM): بخش قدرت و خروجی به موتور
Control Unit (CU): بخش کنترلی شامل تنظیمات، توابع کنترلی و رابط ارتباطی
ویژگیهای فنی کلیدی درایو G120
آموزش گامبهگام راهاندازی سریع G120
در ادامه مراحل راهاندازی سریع یک درایو SINAMICS G120 آورده شده است:
مرحله 1: آمادهسازی سختافزاری
نصب ماژول قدرت و ماژول کنترلی روی ریل
اتصال سیمهای تغذیه ورودی، خروجی به موتور و کابلهای کنترلی
نصب ماژول HMI روی درایو (مانند IOP یا BOP-2) برای پیکربندی اولیه
مرحله 2: راهاندازی سریع با پنل HMI
پس از روشن کردن درایو، پنل بهطور خودکار وارد حالت Quick Commissioning میشود
پارامترهای اصلی را وارد کنید:
P0100: انتخاب نوع موتور (1 = موتور استاندارد)
P0300: توان نامی موتور (kW)
P0304: ولتاژ نامی موتور (V)
P0305: جریان نامی موتور (A)
P0310: فرکانس نامی موتور (Hz)
P0311: سرعت نامی موتور (RPM)
تنظیم منبع فرمان (کنترل از طریق پایانهها یا شبکه)
پس از این مرحله، با چند پارامتر کلیدی میتوان موتور را راهاندازی و تست کرد.
مرحله 3: راهاندازی پیشرفته با نرمافزار Startdrive
برای پروژههای پیچیدهتر یا تنظیمات دقیق، پیشنهاد میشود از TIA Portal + Startdrive استفاده شود:
اضافه کردن G120 در بخش Devices & Networks
انتخاب CU و Power Module صحیح
تنظیم پارامترها با گراف، پیکربندی ورودی/خروجیهای دیجیتال
انجام Auto-Identification موتور
تنظیم Ramp-Up / Ramp-Down و کنترل سرعت
مشاهده Live Trace و Fault Diagnosis
نکات فنی مهم در راهاندازی G120
همیشه از فیلتر EMC مناسب برای نصب صنعتی استفاده کنید
اگر از درایو در حالت Vector Control بدون انکودر استفاده میکنید، حتماً پارامترهای دقیق موتور را وارد نمایید
درایو G120 دارای خطاهای متنوعی است (F0001، F3001، F0070 و ...) که با نرمافزار یا پنل قابل بررسی و رفع هستند
از PROFINET یا USS برای کنترل از PLC (مانند S7-1200 یا S7-1500) استفاده کنید
در ادامه یک راهنمای تخصصی و گامبهگام برای تنظیمات درایو SINAMICS G120 برای کاربرد پمپ آب چاه را خدمت شما ارائه کرده ایم. این تنظیمات پایه، تضمینکننده عملکرد صحیح، بهینه و ایمن درایو در کنترل پمپ آب است.
تنظیمات درایو SINAMICS G120 برای پمپ آب چاه
1. آمادهسازی اولیه
اتصال صحیح برق ورودی و موتور
اطمینان از نصب مناسب فیلتر EMC (در صورت نیاز)
بررسی اتصال ارت (زمین) جهت ایمنی

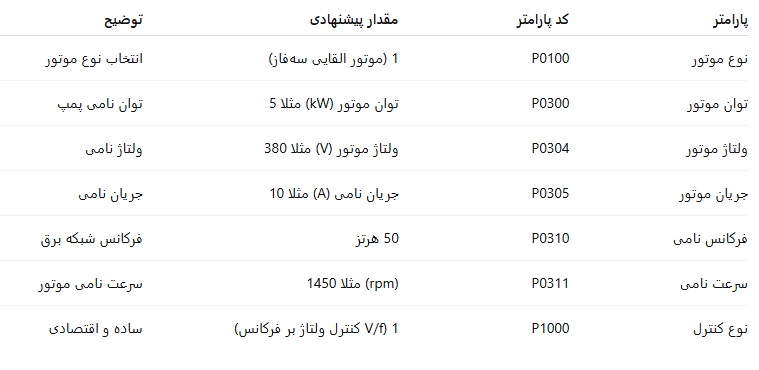

2. تنظیمات پایه موتور (پارامترهای اصلی)

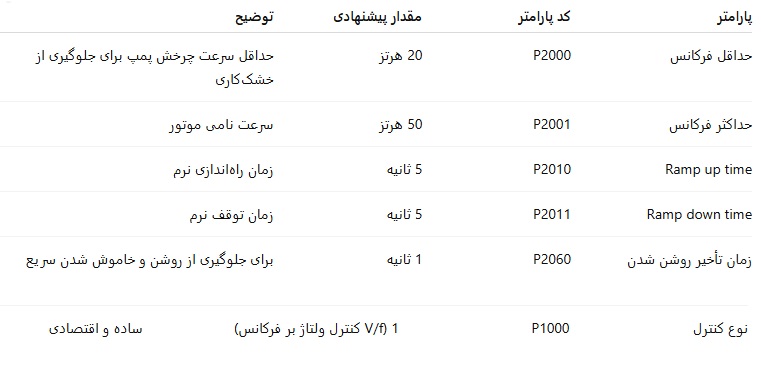

3. تنظیمات کنترل پمپ

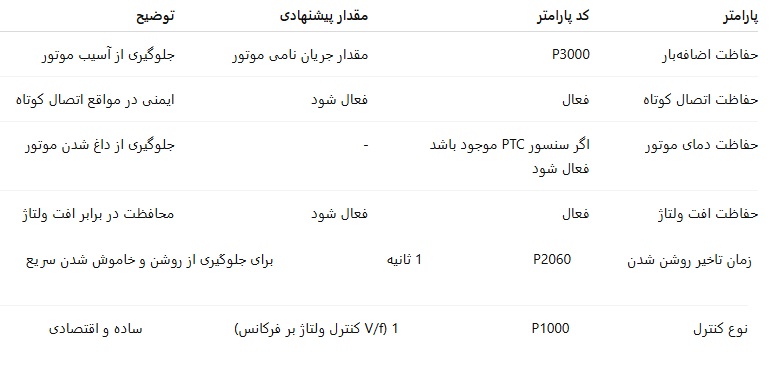

4. تنظیمات حفاظتها
5. تنظیمات ورودی/خروجی (I/O) برای کنترل پمپ
تعریف ورودی دیجیتال برای فرمان Start/Stop (مثلاً DI1)
تعریف ورودی آنالوگ (مثلاً AI1) برای سنسور فشار یا سطح (اختیاری)
تعریف خروجی رله برای اعلام خطا یا وضعیت عملکرد
6. کنترل فرکانس از طریق ورودی آنالوگ یا شبکه
اگر استفاده از سنسور فشار یا سطح دارید، فرکانس را با ورودی آنالوگ کنترل کنید (پارامترهای P2100 تا P2110)
در صورت کنترل از PLC، تنظیمات ارتباط PROFINET یا USS را بررسی و پیکربندی کنید
7. تست و راهاندازی
بررسی پارامترها دوباره قبل از راهاندازی
اجرای تست بدون بار (Run بدون اتصال به پمپ)
راهاندازی نهایی با بار و تنظیمات نهایی Ramp
نظارت بر خطاها و عملکرد از طریق پنل HMI یا نرمافزار
نکات مهم نهایی:
همیشه از پارامترهای استاندارد کارخانه و دیتاشیت موتور استفاده کنید
در صورت استفاده طولانیمدت، تنظیمات حفاظت حرارتی را جدی بگیرید
دقت کنید سرعت حداقل طوری تنظیم شود که پمپ خشک کار نکند و از آسیب جلوگیری شود
امکان استفاده از نرمافزار STARTER یا Startdrive برای تنظیم دقیقتر پارامترها وجود دارد
نتیجهگیری
درایو SINAMICS G120 با ساختار ماژولار، رابطهای ارتباطی متنوع، و پشتیبانی از محیط TIA Portal، یکی از بهترین گزینهها برای کنترل موتور در پروژههای صنعتی ایران است.
با استفاده از حالت Quick Commissioning، میتوان درایو را در کمتر از چند دقیقه راهاندازی اولیه کرد. برای پروژههای حرفهای نیز، نرمافزار Startdrive امکانات گستردهای برای تنظیم و مانیتورینگ فراهم میکند.
