مقدمه و اهمیت PID در سیستم‌های اتوماسیون زیمنس

کنترلر PID در خانواده PLCهای S7‑1500 زیمنس یکی از حرفه‌ای‌ترین و دقیق‌ترین ساختارهای کنترلی است که برای مدیریت فرآیندهای پیوسته مورد استفاده قرار می‌گیرد. این کنترلر با ترکیب سه بخش تناسبی (P)، انتگرالی (I) و مشتقی (D)، امکان تثبیت فرآیند، حذف نوسانات، پاسخ سریع به اغتشاشات و حفظ کیفیت تولید را فراهم می‌کند. زیمنس با ارائه بلوک‌های پیشرفته PID_Compact و PID_Temp محیطی یکپارچه برای تنظیمات، Auto-Tuning و پایش عملکرد فراهم کرده است.

استفاده از PID در فرآیندهایی که نیازمند دقت دمایی، تنظیم سطح، کنترل فشار یا جریان هستند، حیاتی است؛ خصوصاً در خطوط تولید مواد غذایی که کیفیت محصول وابستگی مستقیم به یکنواختی و پایداری فرآیند دارد.

ساختار و اجزای کلیدی PID در S7‑1500

سیستم PID زیمنس شامل مجموعه‌ای از قابلیت‌ها و ساختارهای دقیق است:

• بلوک PID_Compact: مناسب برای کنترل دما، سطح، فشار و جریان با پشتیبانی از Auto-Tune و Manual-Tune.
• Loop Control: شامل تنظیمات Gain، Ti، Td، فیلتر مشتق‌گیر، Anti-Windup و محدودکننده ناحیه خروجی.
• Diagnostic Buffer: ثبت و تحلیل تغییرات فرآیند، اشباع خروجی، رفتار حلقه و ناپایداری.
• Trace سیستماتیک: ابزار پیشرفته برای مشاهده رفتار PV ،SP و CV در زمان واقعی جهت تحلیل عمیق.
• Structuring Model: جداسازی حلقه از منطق فرآیندی، جهت افزایش پایداری و قابلیت نگهداری.

در S7‑1500 هر حلقه PID می‌تواند با قابلیت‌هایی مانند Tracking، Bumpless Transfer و تغییر ساختار در زمان اجرا (Online Modification) پیکربندی شود. این ویژگی‌ها امکان طراحی سیستم‌های مقاوم در برابر اغتشاشات را فراهم می‌کنند.

مفاهیم پیشرفته در طراحی PID

• Adaptive PID: تنظیم خودکار پارامترهای PID هنگام تغییر بار یا شرایط فرآیندی.
• Feedforward Control: افزودن مسیر پیش‌بینی تغییرات برای افزایش سرعت پاسخ.
• Anti-Windup Strategies: جلوگیری از خطاهای ناشی از اشباع طولانی خروجی.
• Filtering Techniques: فیلتر PV برای حذف نویز سنسورها بدون تأخیر زیاد.
• Gain Scheduling: استفاده از چند مدل PID برای حالت‌های مختلف فرآیند (دماهای متفاوت، بارهای متفاوت و ...).

بهره‌گیری صحیح از این تکنیک‌ها، حلقه PID را در برابر شوک‌های فرآیندی مقاوم کرده و کیفیت محصول را در سطح بالایی پایدار نگه می‌دارد.

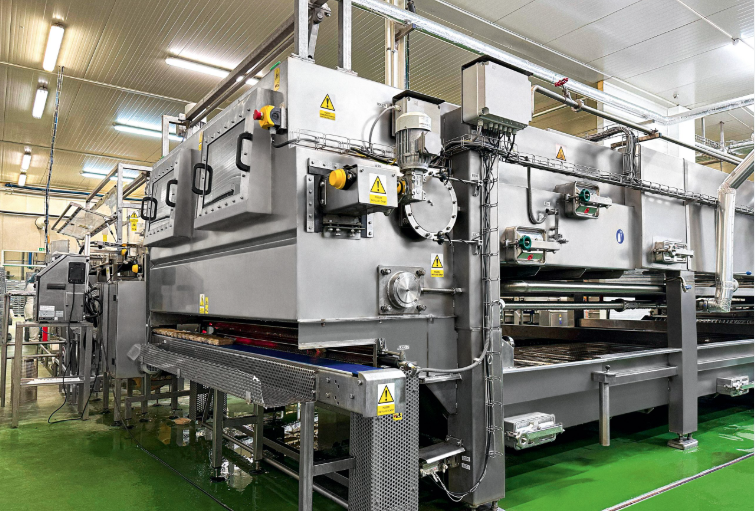

کاربرد واقعی PID در صنعت غذایی — مثال دستگاه «Pasteurizer»

در صنعت غذایی، سیستم پاستوریزه‌کننده (Pasteurizer) یکی از تجهیزات حیاتی است که دقت کنترلی آن تعیین‌کننده کیفیت و ایمنی محصول نهایی مانند شیر، دوغ، کنسانتره میوه و نوشیدنی‌هاست. در این دستگاه، کنترل دما باید با دقت بسیار بالا انجام شود تا فرآیند نابودی میکروارگانیسم‌ها بدون آسیب به طعم و بافت انجام گردد.

کنترلر PID در این سیستم وظایف زیر را برعهده دارد:

• تنظیم دمای ورودی و خروجی مبدل حرارتی (Plate Heat Exchanger)
• جبران سریع تغییرات دما به دلیل نوسان فشار بخار یا دبی محصول
• حذف نوسانات ناشی از تاخیر حرارتی سیستم
• کنترل شیر بخار یا المنت حرارتی با خروجی PID دقیق
• ثبت لحظه‌ای رفتار فرآیند برای کنترل کیفیت تولید

در سیستم پاستوریزاسیون، اگر حلقه PID به‌درستی تنظیم نشود، خطراتی مانند Under‑Pasteurization یا Over‑Pasteurization رخ می‌دهد که می‌تواند باعث فاسد شدن محصول، کاهش زمان ماندگاری یا تغییر طعم شود. استفاده از PID زیمنس به همراه قابلیت Auto-Tuning، امکان رسیدن به دقت دمایی در حدود ±0.1°C را فراهم می‌کند.

بهترین شیوه‌ها در طراحی PID برای صنایع غذایی

• استفاده از Auto‑Tune فقط در شرایط واقعی فرآیندی نه در حالت بدون بار.
• ثبت رفتار سیستم با Trace جهت تحلیل Overshoot و ناپایداری.
• جداسازی حلقه دما از منطق فرآیند جهت جلوگیری از تداخل عملکرد.
• استفاده از فیلتر مناسب برای حذف نویز سنسورهای RTD و ترموکوپل.
• طراحی مسیرهای ایمنی برای جلوگیری از بالارفتن ناگهانی دما.

جمع‌بندی و ادامهٔ مسیر آموزشی

PID کنترلر در S7‑1500 یک ابزار قدرتمند و کاملاً حرفه‌ای برای کنترل فرآیندهای حساس است. در صنعت غذایی، دقت و پایداری این حلقه مستقیماً به کیفیت محصول و ایمنی غذایی مرتبط است. بهره‌گیری از تکنیک‌های پیشرفته PID در کنار ابزارهای پایش و تحلیل، باعث افزایش راندمان و کاهش هزینه‌های تولید می‌شود.
