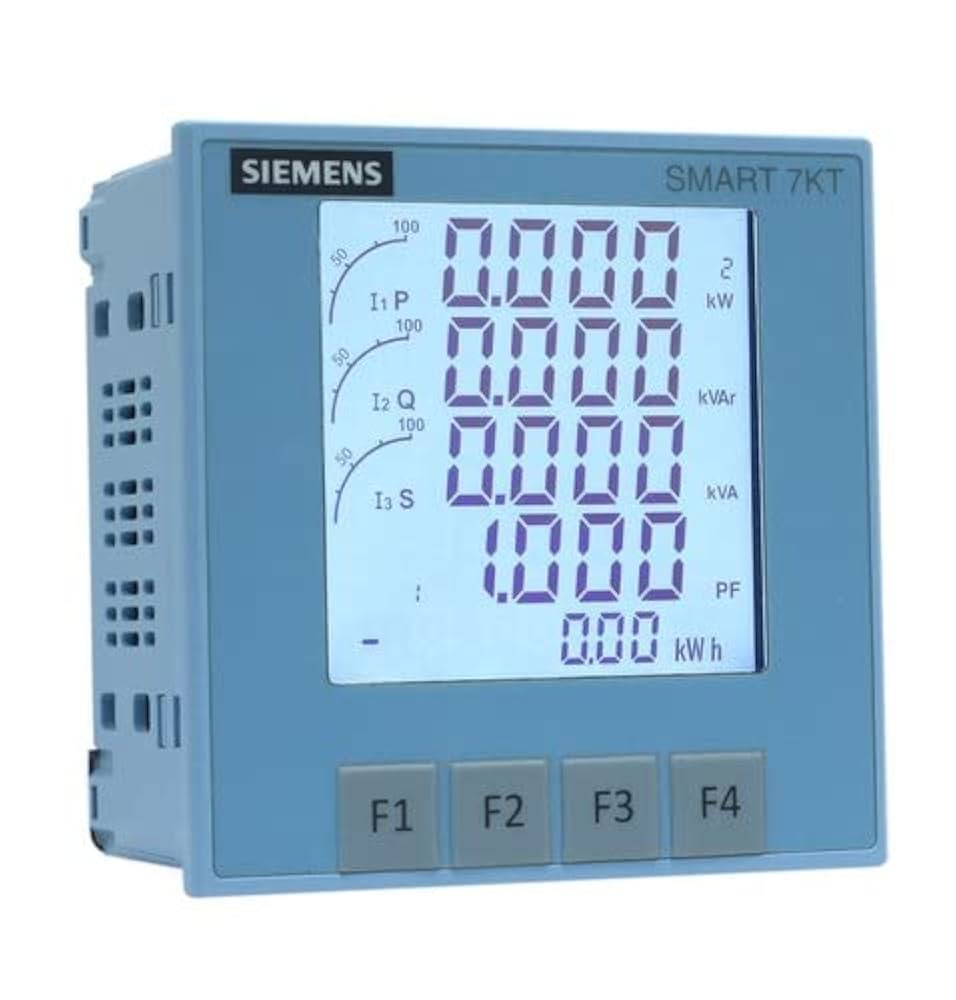

مولتی فانکشن‌ متر سری 7KT زیمنس

معرفی کلی

مولتی فانکشن‌های سری 7KT زیمنس در واقع Power Monitoring Device یا همان مولتی‌مترهای دیجیتال اندازه‌گیری و مانیتورینگ شبکه برق هستند که برای نظارت بر کیفیت توان و پارامترهای الکتریکی در تابلوهای برق و خطوط توزیع استفاده می‌شوند.

این دستگاه‌ها عموماً در کارخانه زیمنس هند تولید می‌شوند و جزو تجهیزات پرکاربرد در صنایع، ساختمان‌ها و پروژه‌های اتوماسیون انرژی محسوب می‌شوند.

امکانات و پارامترهای قابل اندازه‌گیری

مولتی فانکشن 7KT می‌تواند پارامترهای مهم شبکه برق را اندازه‌گیری و نمایش دهد:

 ولتاژ

• ولتاژ فاز به فاز (L-L)

• ولتاژ فاز به نول (L-N)

جریان

• جریان هر فاز

• جریان نول (در صورت اتصال CT مناسب)

فرکانس شبکه

• نمایش فرکانس (Hz) به صورت لحظه‌ای

توان

• توان اکتیو (kW)

• توان راکتیو (kVAR)

• توان ظاهری (kVA)

 انرژی مصرفی

• انرژی اکتیو (kWh)

• انرژی راکتیو (kVARh)

• انرژی ظاهری (kVAh)

 ضریب توان (Power Factor)

• PF هر فاز و میانگین کل

 هارمونیک‌ها (بسته به مدل)

• اندازه‌گیری و نمایش Total Harmonic Distortion (THD)

 تنظیمات دستگاه (Multi-function Settings)

مولتی فانکشن 7KT قابلیت پیکربندی از طریق منوی داخلی یا پورت ارتباطی را دارد. مهم‌ترین تنظیمات عبارت‌اند از:

1. انتخاب نوع شبکه

   • تک‌فاز، سه‌فاز سه سیمه، سه‌فاز چهار سیمه

   • جهت صحیح فاز و ترتیب اتصال

2. تنظیم CT (Current Transformer)

   • انتخاب نسبت تبدیل ترانس جریان (مثلاً 100/5A یا 500/1A)

   • اصلاح جهت جریان (CT Polarity)

3. تنظیم PT (Potential Transformer)

   • برای ولتاژهای بالا (مثلاً 6.6kV یا 11kV) که نیاز به PT دارند

   • تعیین نسبت تبدیل PT (مثلاً 11000/110V)

4. پیکربندی آلارم‌ها

   • تعریف حد بالا/پایین برای ولتاژ، جریان، فرکانس

   • ارسال هشدار در شرایط غیرمجاز

5. ارتباطات شبکه (Communication Settings)

   • پشتیبانی از Modbus RTU (RS485)

   • تنظیم آدرس Slave، Baudrate، Parity

   • امکان اتصال به سیستم‌های مانیتورینگ مانند WinCC، BMS یا SCADA

6. تنظیمات نمایشی (Display Settings)

   • انتخاب واحدها (kW, MW, …)

   • انتخاب پارامترهای پیش‌فرض روی صفحه اصلی

 کاربردها

مولتی فانکشن 7KT زیمنس به دلیل قابلیت‌های کامل در صنایع مختلف کاربرد دارد:

1. پایش انرژی (Energy Monitoring)

   • کنترل و ثبت مصرف انرژی در کارخانه‌ها و ساختمان‌ها

   • کمک به مدیریت بهینه مصرف برق

2. کیفیت توان (Power Quality Monitoring)

   • بررسی ولتاژ، فرکانس و هارمونیک‌ها برای جلوگیری از آسیب تجهیزات

3. مدیریت بار (Load Management)

   • پایش جریان و توان مصرفی ماشین‌آلات

   • تشخیص اضافه‌بار یا عدم تعادل بار

4. یکپارچه‌سازی با سیستم‌های اتوماسیون

   • از طریق Modbus به PLC یا SCADA متصل می‌شود

   • امکان ثبت داده و گزارش‌گیری در سیستم‌های مانیتورینگ مرکزی

5. کاربرد در تابلوهای برق

   • تابلوهای اصلی (Main Distribution Panel)

   • تابلوهای MCC (Motor Control Center)

   • تابلوهای فرعی برای پایش بارهای حساس

 جمع‌بندی

مولتی فانکشن‌های سری 7KT زیمنس ابزارهای دقیق و کاربردی برای اندازه‌گیری، مانیتورینگ و مدیریت انرژی الکتریکی هستند. این دستگاه‌ها با قابلیت اتصال به شبکه‌های صنعتی مثل Modbus RTU، گزینه‌ای ایده‌آل برای پروژه‌های اتوماسیون انرژی و مانیتورینگ متمرکز به شمار می‌روند.

جهت استعلام قیمت با کارشناسان ما در تماس باشید  . این کالا در مشهد زیمنس به صورت تحویل فوری در دو مدل با نمایشگر LED و LCD قابل ارائه می باشد .
