فناوریهای اندازهگیری سطح زیمنس با استفاده از امواج فراصوت و رادار
SITRANS LR560 اندازهگیر سطح زیمنس با استفاده از امواج فراصوت و رادار
فناوریهای اندازهگیری سطح زیمنس — رادار و فراصوت
معرفی فناوریها، کاربردها و دیتاشیت کامل SITRANS LR560 — پیشنهاد و پشتیبانی توسط مشهد زیمنس.
خلاصه فناوریها
زیمنس از دو فناوری اصلی برای اندازهگیری سطح استفاده میکند: فراصوت (Ultrasonic) و رادار (Radar - FMCW). انتخاب فناوری وابسته به نوع ماده (مایع/جامد)، شرایط محیطی (دما، بخار، گرد و غبار)، و دقت مورد نیاز است.
SITRANS LR560 — معرفی و کاربرد

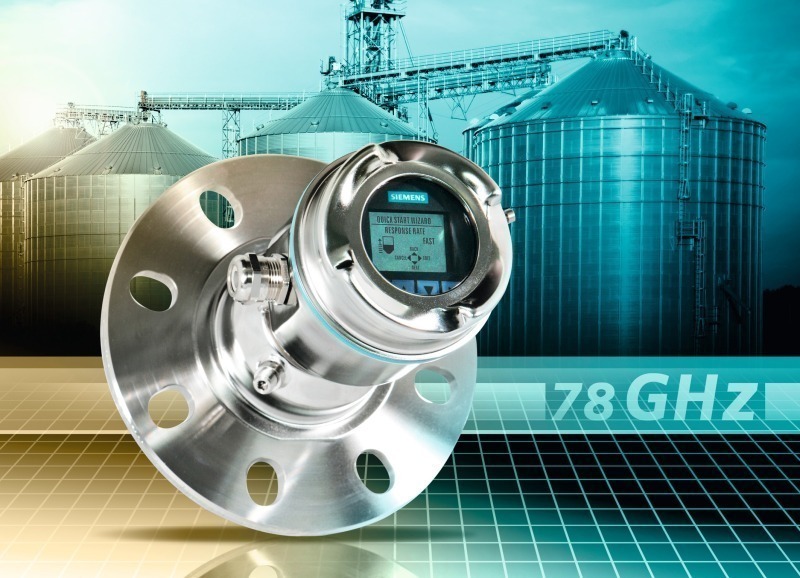

SITRANS LR560 یک فرستنده راداری 2-سیمه (loop-powered) با تکنولوژی FMCW در باند 78–80 GHz است که برای اندازهگیری سطح مواد جامد و مایعات در سیلوها و مخازن تا برد حدود 100 متر طراحی شده است. این تجهیز با توجه به پرتو باریک و توانایی کار در شرایط گرد و غبار و دمای بالا، برای سیلوهای نگهداری سیمان، گندم، زغال و سایر پودرها مناسب است.
نکات کلیدی
- پهنای باند و فرکانس: حدود 78 GHz برای پرتو بسیار باریک و نفوذ بهتر در مواد غبارآلود.
- برد اندازهگیری: تا 100 متر (328 ft) در شرایط معمول.
- خروجی: نسخههای 4–20 mA + HART، PROFIBUS PA، و نسخههای مناسب برای سیستمهای مختلف.
- دمای کاری: از حدود −40 °C تا +200 °C (بسته به انتخاب مدل و آنتن).
- نوع آنتن: لنز (Lens), Flush, Rod, یا Horn بسته به نوع نصب و محیط.
مشخصات فنی برجسته
| مشخصه | مقدار/شرح |
|---|---|
| فرکانس کاری | ~78 GHz (FMCW) |
| برد اندازهگیری | حداکثر تا 100 m (328 ft) |
| پهنای پرتو (Beam Angle) | ≈ 4° (بسته به آنتن) |
| خروجی | 4–20 mA (HART), PROFIBUS PA, (نسخههای دیگر موجود) |
| دمای پردازش | تا +200 °C (بسته به آنتن و مدل) |
| فشار فرآیندی | بسته به تجهیزات، تا چندین بار قابل انتخاب |
| متریال بدنه | استنلس استیل صنعتی (سازگار با محیطهای خشن) |
| دامنه کاربرد | پودرها، گرانولها، ذرات سبک تا چگالی بالا، مایعات با فوم/بخار |
روشهای نصب و توصیهها
- همواره دستگاه را در مرکز سقف سیلو یا در نقطهای نصب کنید که کمترین تداخل از نردبانها، پخشکنندهها یا لولهها وجود داشته باشد.
- پرتو باریک LR560 امکان نصب نزدیک به دیواره و در سیلوهای با دهانه کوچک را فراهم میکند، اما بررسی اکو (Echo Profile) پس از نصب ضروری است.
- برای مواد بسیار گرد و غبارآلود یا چسبنده، از آنتنهای مخصوص و محافظ (flush/antistick) استفاده کنید.
تنظیم پارامترها — راهنمای سریع (Quick Start)
تنظیم اولیه LR560 توسط Quick Start Wizard در صفحه محلی (در صورت فعال بودن LDI) یا با استفاده از ابزارهای نرمافزاری مثل PDM یا SIMATIC PDM و همچنین HART communicator انجام میشود. مراحل کلی:
- تعریف ارتفاع مخزن (Tank Height): وارد کردن حداکثر ارتفاع از فلنج نصب تا کف.
- تنظیم بازه اندازهگیری (Measuring Range): تعریف حداقل و حداکثر سطح که خروجی 4–20mA متناظر با آنها باشد.
- انتخاب مد کار (Operation Mode): Continuous (پیوسته) یا Batch (نوبتی) برای برنامههای پر/خالی شدن سریع.
- پروفایل اکوی اولیه (Echo Profile): بررسی و ذخیره سیگنال بازتاب برای شناسایی نویزهای مزاحم و بازتابهای ناخواسته.
- فیلترهای نرمافزاری: تنظیم Damping/Filtering برای حذف نوسانات کاذب سطح.
- تنظیم Dielectric Constant (برای مایعات/مواد با εr پایین): در صورت نیاز مقدار εr ماده را وارد کنید تا تشخیص سطح بهبود یابد.
ملاحظات نگهداری و ایمنی
- قبل از باز کردن محفظه الکترونیکی، تغذیه را قطع کنید و از دستورالعملهای ایمنی پیروی نمایید.
- بهروزرسانی Firmware و EDDها (Device Description) را از سایت رسمی زیمنس دانلود و نصب کنید.
- برای کاربردهای هشداردهنده و ایمنی از خروجیهای رلهای جانبی یا ترکیب با سیستمهای کنترل بهره ببرید.
منابع و دیتاشیتها
دیتاشیت و دفترچههای راهنمای فنی SITRANS LR560 شامل اطلاعات دقیقتر در مورد مشخصات الکتریکی، نقشههای نصب، و گواهیهای حفاظتی هستند. برای دانلود دیتاشیت رسمی و فایلهای راهنما به صفحه محصول مراجعه کنید.
